Was Du brauchst:

Benötigtes Material:

• ca. 9 m Holzbalken 80 mm x 60 mm diese in Teile gesägt mit den Maßen
• 2 x 1700 mm Position A
• 4 x 250 mm Position B
• 1 x 900 mm Position C
• 2 x 740 mm Position D
• 2 x 540 mm Position E
• 2 x 235 mm Position F
• 18 m (ohne Verschnitt) Douglasienbretter in einer Stärke von 20 mm und einer Breite von 200 mm
• ca. 15 Holzschrauben 5 x 120 mm
• ca. 60 Holzschrauben 4 x 45 mm
• Holzleim

Benötigtes Werkzeug:

• (Kapp-)säge
• Akkuschrauber
• Raspel
• Schleifpapier

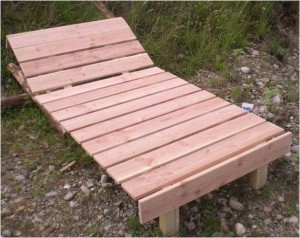

Hier findest Du eine Bauanleitung für eine Sonnenliege. Die Sonnenliege ist für 2 Personen ausgelegt. Das Kopfteil ist in 3 verschiedenen Stufen arretierbar. Die Liege ist in ein paar Stunden hergestellt und sehr kostengünstig. Und danach kannst Du erholsame Wochenenden und gemütliche Feierabende unter der Sonne allein oder zu zweit verbringen. Die Liege hat die Maße (L x B x H) 2000 mm x 1200 mm x 300 mm. Möchtest Du lieber eine Singel-Liege, oder aber vielleicht eine Liege für noch mehr Personen, kann die Anleitung ohne Probleme auch dafür genutzt werden. Es müssen nur die Maße der Bauteile angepasst werden.

Anleitung:

Der erste Schritt ist es die Balken auf die gewünschten Längen zu sägen. Dann nimmt man die beiden Balken der Position A und verschraubt sie mit den Füßen Position B mit jeweils einer Holzschraube 5 x 120 mm. Man sollte vor dem Verschrauben vorbohren mit einem Durchmesser von 3-4 mm, so verhindert man, dass sich das Holz spaltet. Man kann diese Teile zusätzlich verleimen. Unten im Bild sieht man wie die Teile fertig montiert sind.

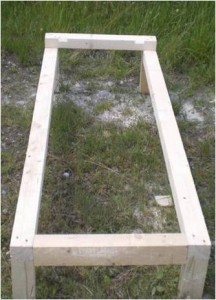

Hat man den ersten Arbeitsschritt erledigt, werden die beiden Teile mit zwei Querverstrebungen verschraubt, wie man es unten im Bild sieht. Die Position C ist die hintere Verstrebung, die auf die beiden Balken geschraubt wird. Position D ist die vordere Verstrebung, die zwischen die Balken geschraubt wird. An Position C werden links und rechts jeweils eine Ausklinkung mit der Raspel angebracht (siehe zweites untere Bild). Dort wird später das Kopfteil aufliegen. Die Breite der Ausklinkung beträgt etwas mehr als 60 mm und befindet sich 80 mm von den Seiten nach Innen gemessen. Der Winkel ergibt sich dann später, wenn man das Kopfteil montiert. Man arbeitet jetzt aber schon die Ausklinkung vor, da man jetzt noch gut Platz hat. Man kann die Balken der Kopfstütze immer wieder provisorisch so hinhalten, wie sie im nächsten Schritt montiert wird. Die Feinarbeit erfolgt dann, wenn das Kopfteil angebaut ist.

Im nächsten Bild sieht man, wie die Balken Position E für die Kopfstütze montiert werden. Man misst vom Ende der Liege 325 mm nach vorne und markiert dort den Balken Position A. Dort befindet sich dann die Ecke des Balkens Position E. Die Schraube (5 x 120) die als Gelenk dient, befindet sich in der Mitte von Position E und 40 mm von unten

gemessen. Es ist auch möglich anstatt der Holzschraube als Gelenk, eine Gewindestange mit Muttern und Beilagscheiben zu verwenden. Das macht später alles leichtgängiger. Auf der gegenüberliegenden Seite wird der zweite Balken genauso montiert. Jetzt werden die Ausklinkungen noch fertig gearbeitet, das die Balken gut darin gelagert sind.

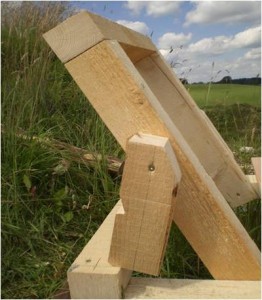

Sind die beiden Balken der Kopfstütze montiert, bringt man oben noch eine Verstrebung (Position D) an, wie unten zu sehen. Um die Liegeposition einstellen zu können, braucht man links und rechts jeweils eine Stütze Position F. Diese werden 235 mm von oben der Kopfstütze gemessen, bündig auf die Balken der Kopfstütze geschraubt. Die Schraube (5 x 120) dient wieder als Gelenk, kann aber wiederum durch eine Gewindestange ersetzt werden. Sie befindet sich in der Mitte von Position F und 40 mm nach unten gemessen. Zuvor sägt man noch eine Schräge, diese ist notwendig, damit die Stütze beim Verstellen nicht an den Douglasienbrettern anstoßt. Des weiteren bekommt sie auch eine Ausklinkung, sonst liegt das Kopfteil in der untersten Stufe nicht richtig auf. Hierzu schraubt man die Stütze erst mal hin und markiert die notwendigen Veränderung und entfernt sie anschließend. Dann kann man es sauber ausarbeiten.

Nun ist das Gestell der Liege fertig. Jetzt wird alles mit den Douglasienbrettern verkleidet. Die Bretter haben eine Länge von 1200 mm und man benötigt 15 Stück. Die Bretter stehen links und rechts jeweils 150 mm über. Der Abstand zwischen den Brettern beträgt 20 mm. Nur die beiden letzten Bretter der Kopfstütze werden ohne Abstand montiert. Pro Brett werden 4 Schrauben (4 x 45) verwendet. Am Kopf- und Fußende wird jeweils noch ein Brett als Verkleidung angeschraubt. Zum Schluss noch alle Kanten mit Schleifpapier säubern und evtl. noch einen Holzschutz auftragen. So und fertig ist Deine Sonnenliege. Viel Spaß beim Nachbauen.
